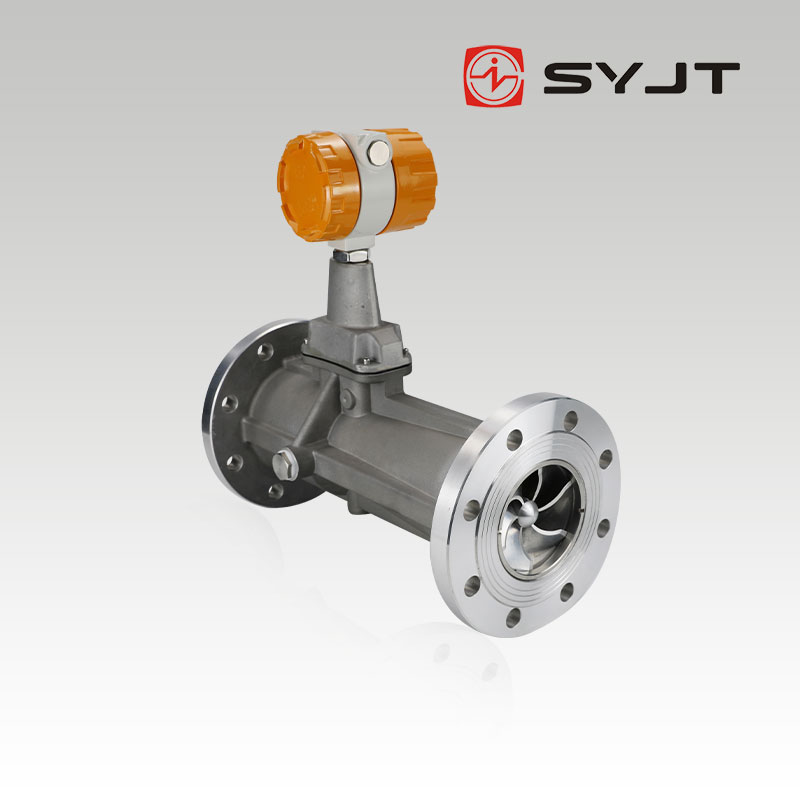

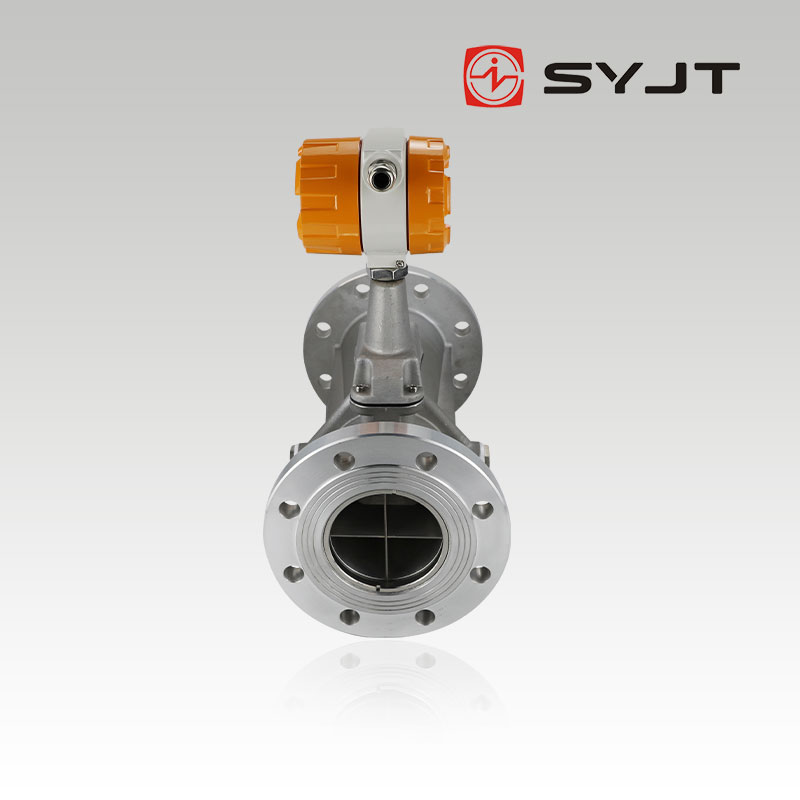

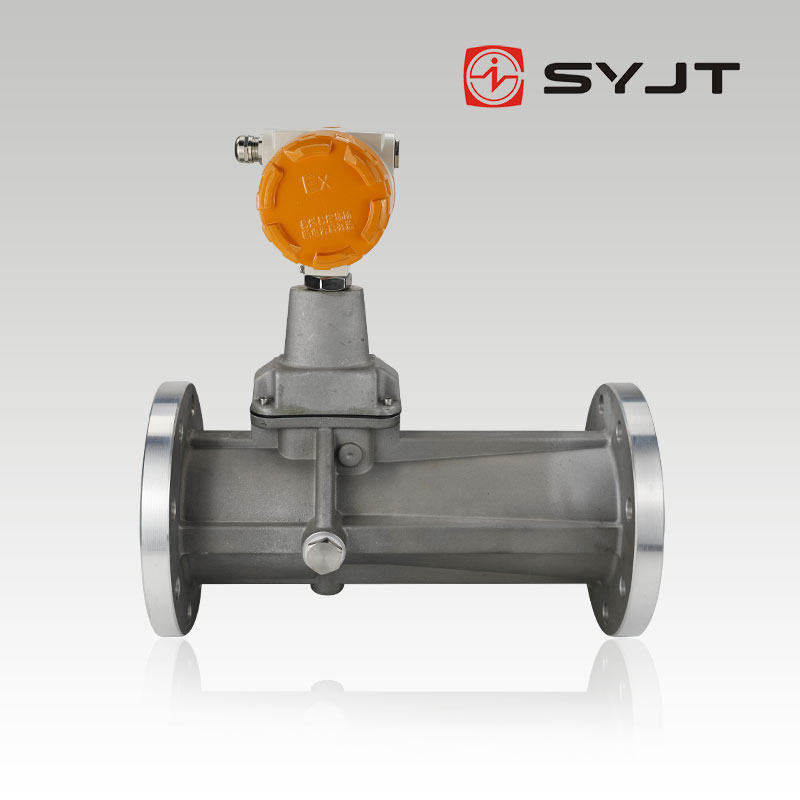

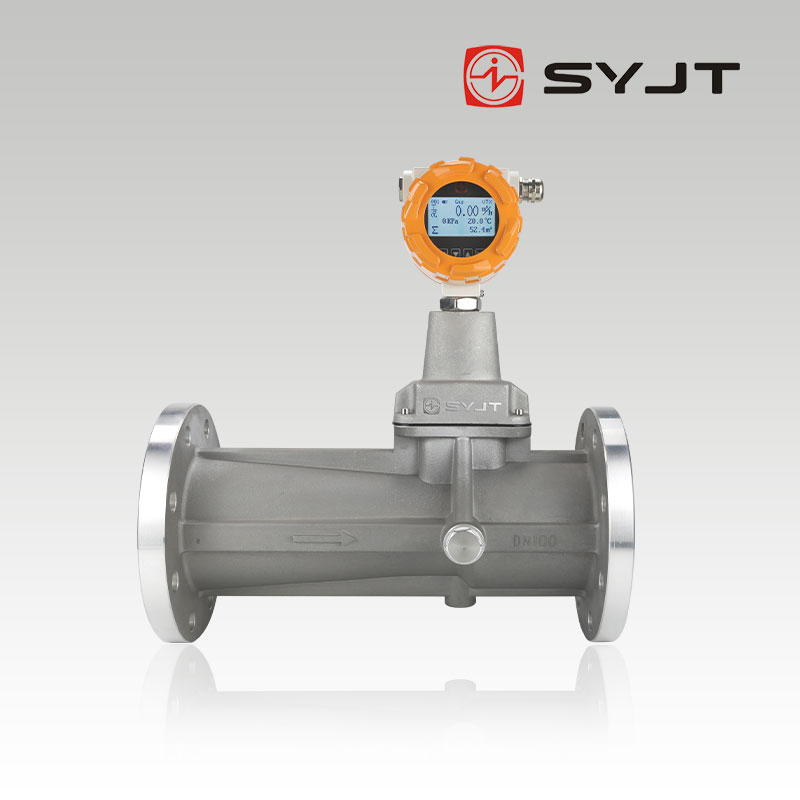

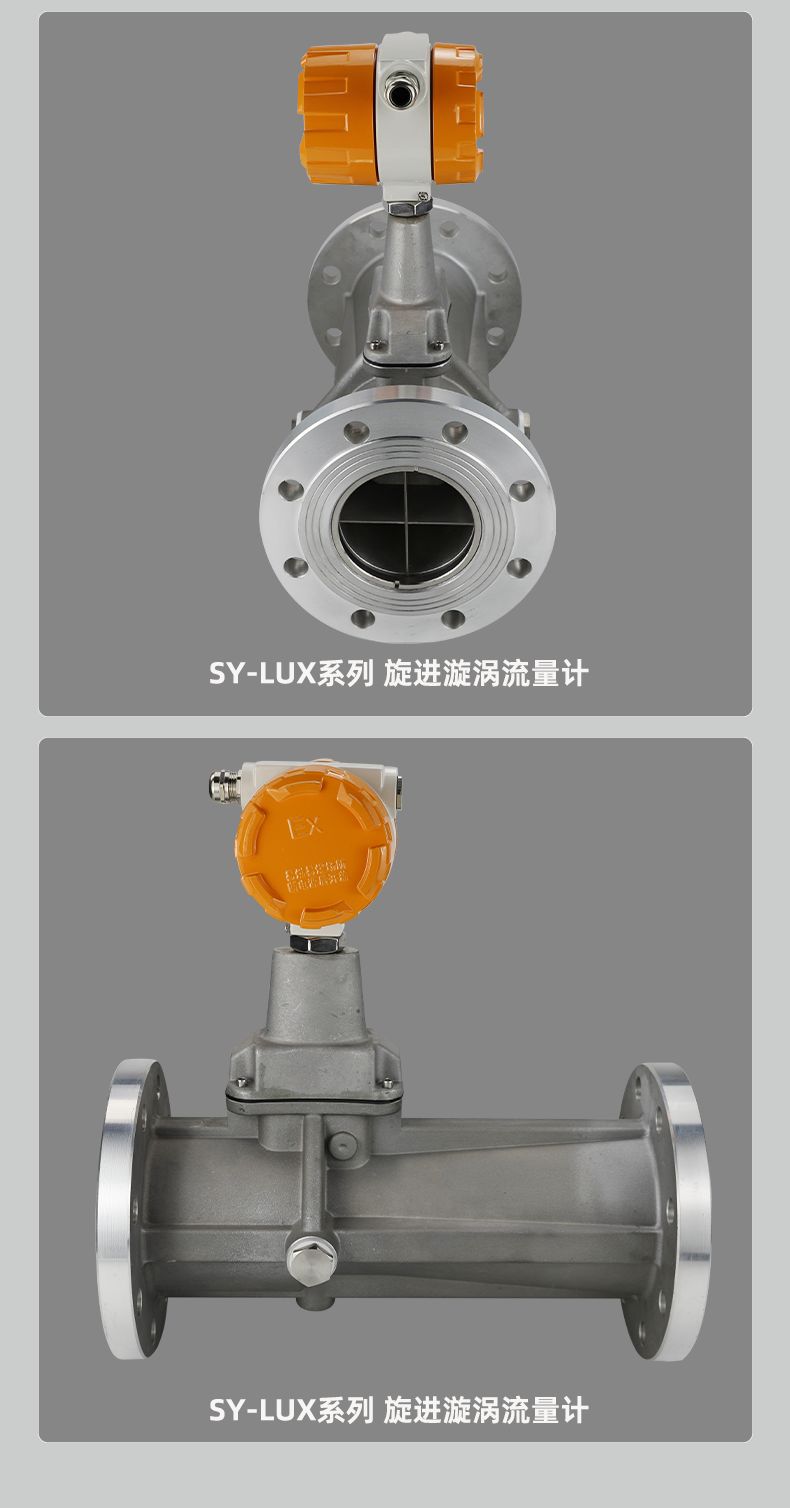

产品名称：SY-LUX系列旋进漩涡流量计
产品摘要： SY-LUX系列旋进漩涡流量计结构特点： 无机械可动部件，耐腐蚀，稳定可靠，寿命长，无须特殊维护; 实现了机电一体化，日常的计量过程不需人工值守; 工艺安装条件不苛刻，直管段可较孔板和涡街流量计大大缩短; 流量测量范围较宽(qm...
所属分类：旋进漩涡流量计
发布时间：2024-11-01
139-1658-8245
产品介绍

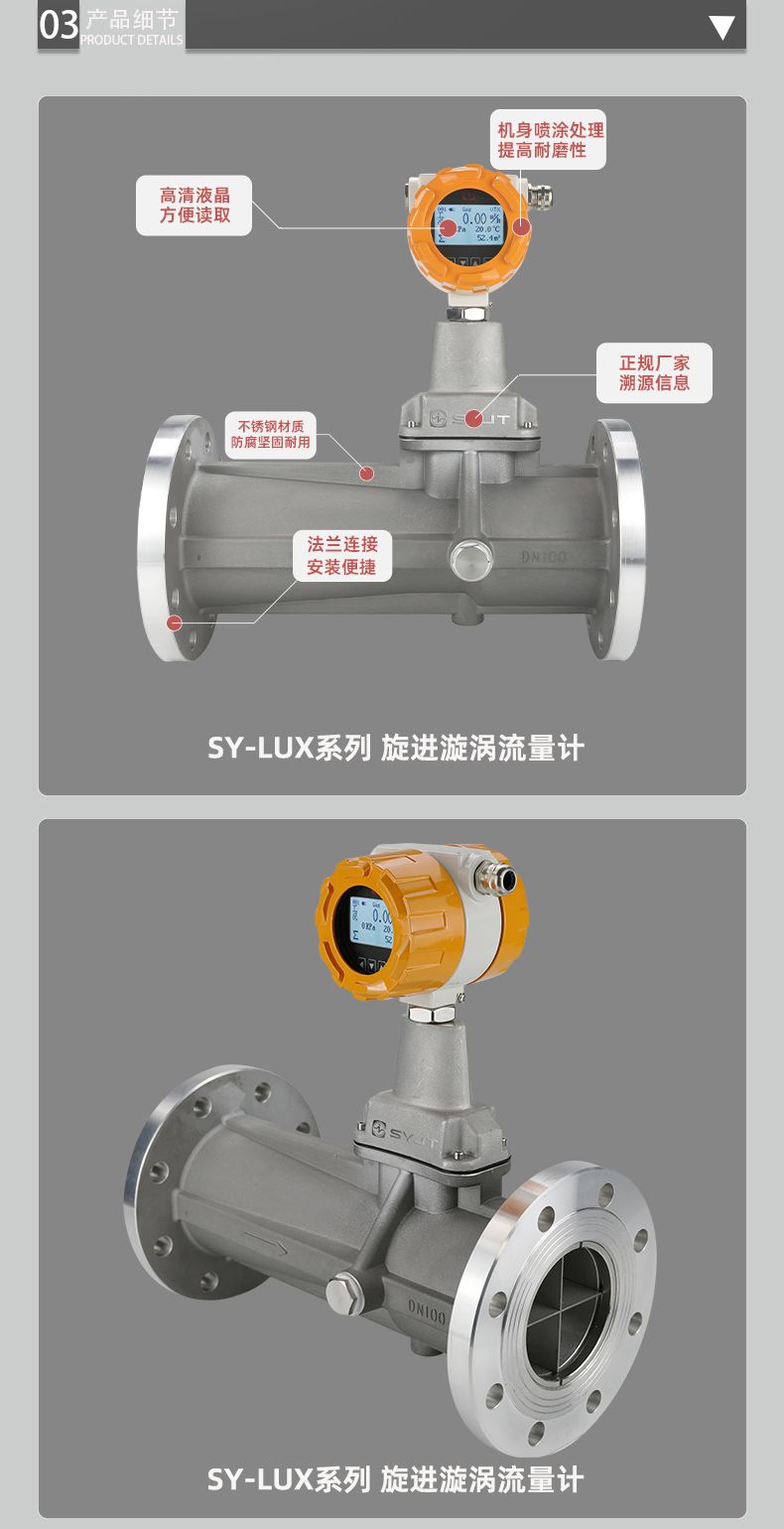

SY-LUX系列旋进漩涡流量计结构特点：
无机械可动部件，耐腐蚀，稳定可靠，寿命长，无须特殊维护;
实现了机电一体化，日常的计量过程不需人工值守;
工艺安装条件不苛刻，直管段可较孔板和涡街流量计大大缩短;
流量测量范围较宽(qmax/qmin=15～20)
体积小、重量轻，离线标定较为方便;
测量信号既可就地显示，也可按需远传;
SY-LUX系列旋进漩涡流量计，利用流体漩涡的进步现象，采用压电晶体作传感元件结合单片机技术设计而成，具有流量范围宽，计量确可靠等特点。适用于单相气体流量或总量的计量。广泛应用于石油、化工、冶金及城市燃气管网等部门气体流量的计量。
SY-LUX系列旋进漩涡流量计原理
当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
