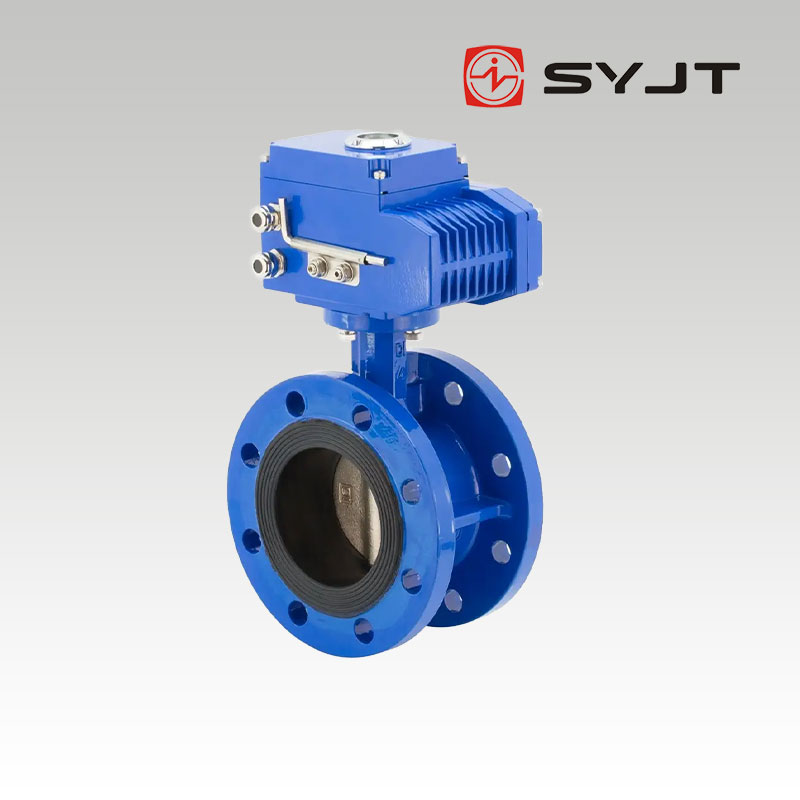

产品名称：SYD941X电动法兰蝶阀
产品摘要： D941X电动法兰蝶阀/电动橡胶软密封法兰蝶阀/电动法兰式蝶阀/电动软密封法兰蝶阀/电动橡胶密封法兰蝶阀/电动不锈钢法兰蝶阀/电动带手动法兰蝶阀/电动开关型法兰蝶阀/电动调节型法兰蝶阀/防爆电动法兰蝶阀性能可靠、配套简单、流通能力大，特...
所属分类：阀门
发布时间：2024-10-27
产品介绍
D941X电动法兰蝶阀/电动橡胶软密封法兰蝶阀/电动法兰式蝶阀/电动软密封法兰蝶阀/电动橡胶密封法兰蝶阀/电动不锈钢法兰蝶阀/电动带手动法兰蝶阀/电动开关型法兰蝶阀/电动调节型法兰蝶阀/防爆电动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点：
1、电动蝶阀双向密封性能优良，扭矩值小。
2、电动蝶阀流量特性趋于直线，调节性能好。
3、法兰连接安装便捷，立式、卧式安装均可。
4、密封副材料的多样性，可供用户选择。
5、电动蝶阀可用于管端作放空阀用，性能可靠。
6、阀座密封圈与阀体有机地结合为一体，使阀门具有较长的使用寿命。
技术参数和性能：
电动执行器技术参数 | D941X电动法兰式蝶阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40～500mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0、1.6MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳素钢、不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、304/316/316L不锈钢、尼龙 |
| 环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、耐磨橡胶 |
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型、无销型 |
| 限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃；NBR≤68℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、天然气 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 用途广、整体造价低、流量大、流阻小 |
外形尺寸：
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
| 压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
| 40 | 155 | 349 | 57 | 104 | 108 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 108 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 112 | 15W | 0.2A |
| 80 | 155 | 368 | 89 | 104 | 114 | 15W | 0.2A |
| 100 | 208 | 392 | 106 | 115 | 127 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A |
| 200 | 256 | 489 | 164 | 127 | 152 | 50W | 0.8A |
| 250 | 256 | 514 | 200 | 127 | 165 | 50W | 0.8A |
| 300 | 256 | 568 | 238 | 127 | 178 | 90W | 1.0A |
| 350 | 288 | 629 | 280 | 164 | 190 | 150W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 216 | 150W | 1.2A |
| 450 | 288 | 693 | 335 | 164 | 222 | 150W | 1.2A |
| 500 | 288 | 729 | 360 | 164 | 229 | 150W | 1.2A |
订货说明：
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V;输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时必须给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
