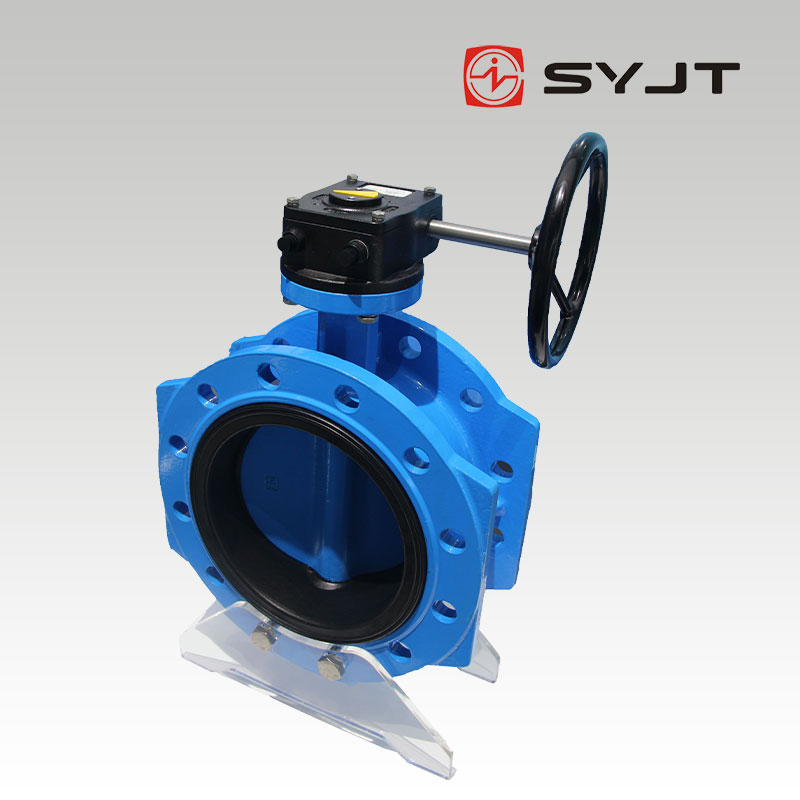

产品名称：SYA3012系列法兰式涡轮蝶阀
产品摘要： 阀体：球墨铸铁、铸钢、不锈钢 阀板：球墨铸铁、不锈钢 阀杆：不锈钢 阀座：EPDM、NBR等 工作温度：-15°C - 130°C 公称压力：1.6MPa 适应介质：水、乙二醇 法兰式涡轮蝶阀，也被称为涡轮法兰翻板阀，是一...
所属分类：阀门
发布时间：2024-10-27
产品介绍
阀体：球墨铸铁、铸钢、不锈钢
阀板：球墨铸铁、不锈钢
阀杆：不锈钢
阀座：EPDM、NBR等
工作温度：-15°C - 130°C
公称压力：1.6MPa
适应介质：水、乙二醇
法兰式涡轮蝶阀，也被称为涡轮法兰翻板阀，是一种结构相对简单的调节阀，广泛应用于各种工业管道系统中。以下是对法兰式涡轮蝶阀的详细介绍：
一、结构特点
三偏心多层次金属硬密封结构：法兰式涡轮蝶阀通常采用这种结构，使得阀门在关闭时具有更好的密封性能。阀座与碟板密封面采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。
连接方式：法兰式涡轮蝶阀的主要连接方式为法兰连接，这种连接方式使得阀门在安装和更换时更加便捷。
二、工作原理
法兰式涡轮蝶阀的工作原理基于蝶板的旋转。当涡轮执行机构接收到控制信号时，会驱动蜗轮蜗杆机构旋转，进而带动蝶板在阀体内旋转。蝶板的旋转会改变流体通道的截面积，从而实现对流体流量的调节或截断。
三、技术特点
结构简单、体积小、重量轻：法兰式涡轮蝶阀的结构相对简单，占用空间小，重量轻，便于安装和维护。
调节性能好：蝶板的流线型设计使得流体阻力损失小，调节性能优越。
密封性能好：采用金属硬密封结构，密封面材料通常为不锈钢等耐腐蚀材料，确保阀门在关闭时具有良好的密封性能。
启闭迅速、省力：涡轮执行机构的加入使得阀门的启闭更加迅速和省力，提高了工作效率。
适用范围广：法兰式涡轮蝶阀适用于介质温度≤425℃的冶金、电力、石油化工、给排水和市政建设等工业管道上，作调节流量和截断流体使用。
四、应用领域
法兰式涡轮蝶阀广泛应用于各种需要调节和截断流体介质的管道系统中，如冶金、电力、石油化工、给排水和市政建设等领域。在这些领域中，法兰式涡轮蝶阀以其优越的性能和可靠性赢得了广泛的认可和应用。
五、选购注意事项
确定使用条件：在选购法兰式涡轮蝶阀时，需要明确使用条件，包括介质类型、温度、压力等，以便选择合适的阀门型号和规格。
考虑连接方式：根据管道系统的实际情况选择合适的连接方式，如法兰连接、对夹连接等。
关注品牌和质量：选择知名品牌和优质产品可以确保阀门的性能和可靠性，降低使用过程中的故障率和维修成本。
综上所述，法兰式涡轮蝶阀是一种性能优越、应用广泛的阀门设备，在工业自动化控制领域发挥着重要作用。
