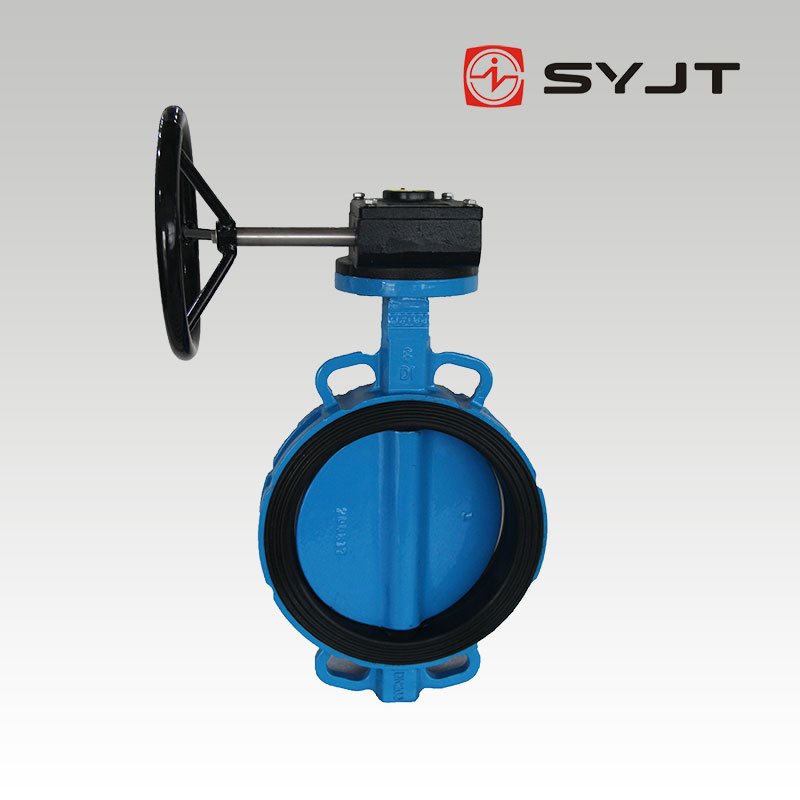

产品名称：SYA3007系列对夹式涡轮蝶阀
产品摘要： 阀体：球墨铸铁、铸钢、不锈钢 阀板：球墨铸铁、不锈钢 阀杆：不锈钢 阀座：EPDM、NBR等 工作温度：-15°C - 130°C 公称压力：1.6MPa 适应介质：水、乙二醇 对夹式涡轮蝶阀是一种结合了涡轮传动和对夹连接...
所属分类：阀门
发布时间：2024-10-27
产品介绍
阀体：球墨铸铁、铸钢、不锈钢
阀板：球墨铸铁、不锈钢
阀杆：不锈钢
阀座：EPDM、NBR等
工作温度：-15°C - 130°C
公称压力：1.6MPa
适应介质：水、乙二醇
对夹式涡轮蝶阀是一种结合了涡轮传动和对夹连接方式的阀门，其特点在于通过涡轮装置驱动蝶板旋转，从而实现对流体的控制。以下是对夹式涡轮蝶阀的详细介绍：
一、基本结构与工作原理
结构：对夹式涡轮蝶阀主要由阀体、蝶板、阀座、涡轮装置以及连接螺栓等部件组成。阀体通常采用铸钢或不锈钢等材质制成，蝶板则作为关闭件，围绕阀轴旋转。涡轮装置通过手轮或电机驱动，与蝶板相连，从而实现对蝶板的旋转控制。
工作原理：当涡轮装置接收到旋转信号时(无论是手动还是电动)，它会驱动蝶板围绕阀轴旋转。蝶板的旋转会改变阀门的开度，从而控制流体的流量。在关闭状态下，蝶板与阀座紧密贴合，形成密封，防止流体泄漏。
二、特点
操作简便：涡轮装置使得阀门的开启和关闭变得更为简便，只需旋转手轮或启动电机即可。
流量调节性好：通过调节蝶板的旋转角度，可以实现对流体流量的灵活控制。
密封性能好：采用 的密封技术，如软密封或金属密封等，确保阀门在关闭状态下的密封性。
耐高温高压：部分对夹式涡轮蝶阀能够承受较高的温度和压力，适用于高温高压的流体控制场合。
结构紧凑：对夹连接方式使得阀门在管道中的安装更为紧凑，节省空间。
三、应用领域
对夹式涡轮蝶阀因其优良的性能和广泛的应用领域而备受青睐。它主要应用于以下场合：
石油化工：在石油化工行业中，对夹式涡轮蝶阀被广泛应用于管道系统中，作为流量控制元件。
电力：在电力行业中，对夹式涡轮蝶阀用于控制冷却水、循环水等流体的流量和压力。
冶金：在冶金行业中，对夹式涡轮蝶阀被用于高炉、转炉等设备的流体控制系统中。
给排水：在城市给排水系统中，对夹式涡轮蝶阀用于控制水流、污水等流体的流量和方向。
四、选购建议
在选购对夹式涡轮蝶阀时，应考虑以下因素：
工作压力和温度：根据实际应用场合的工作压力和温度范围来选择合适的阀门型号。
流体介质：考虑流体介质的性质(如腐蚀性、温度等)，以选择合适的阀门材质和密封方式。
控制精度：根据工艺需求选择合适的阀门控制精度和调节范围。
厂家信誉：选择有良好信誉和售后服务的阀门生产厂家，确保产品质量和售后服务。
综上所述，对夹式涡轮蝶阀是一种性能优良、应用广泛的阀门类型。在选购和使用时，应根据实际需求进行综合考虑和选择。
