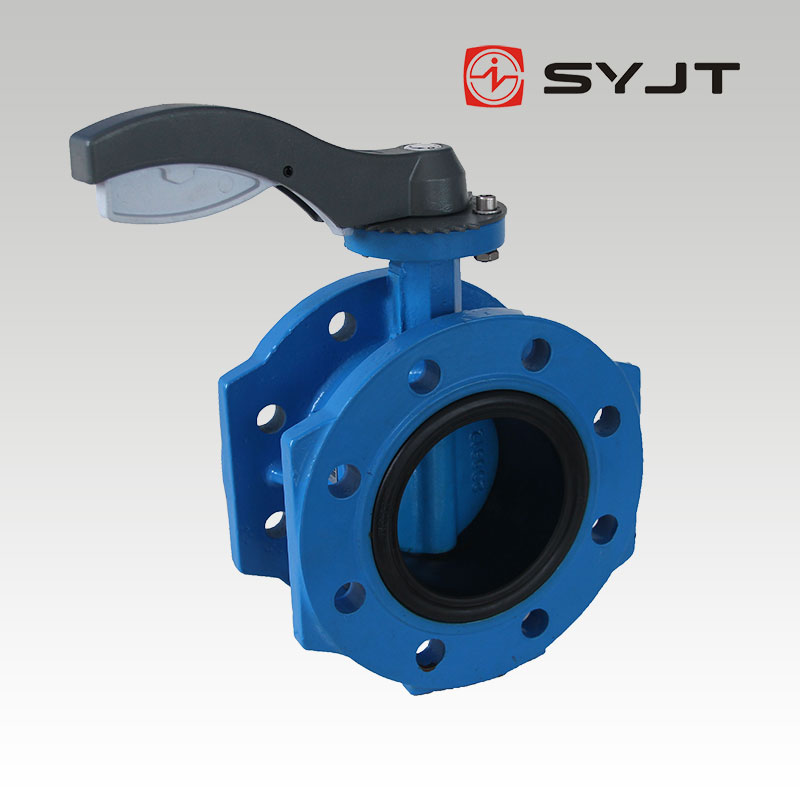

产品名称：SYA3011系列法兰式手柄蝶阀
产品摘要： 阀体：球墨铸铁、铸钢、不锈钢 阀板：球墨铸铁、不锈钢 阀杆：不锈钢 阀座：EPDM、NBR等 工作温度：-15°C - 130°C 公称压力：1.6MPa 适应介质：水、乙二醇 法兰式手柄蝶阀是一种结合了法兰连接和手柄操作...
所属分类：阀门
发布时间：2024-10-27
产品介绍
阀体：球墨铸铁、铸钢、不锈钢
阀板：球墨铸铁、不锈钢
阀杆：不锈钢
阀座：EPDM、NBR等
工作温度：-15°C - 130°C
公称压力：1.6MPa
适应介质：水、乙二醇
法兰式手柄蝶阀是一种结合了法兰连接和手柄操作特性的阀门类型，广泛应用于工业管道系统中。以下是对法兰式手柄蝶阀的详细介绍：
一、结构特点
法兰连接：法兰式手柄蝶阀采用法兰连接方式，即阀门的两端设有法兰盘，通过螺栓与管道上的法兰盘紧密连接，实现阀门的安装和固定。这种连接方式具有结构简单、密封性好、安装拆卸方便等优点。
手柄操作：阀门配备有手柄，通过旋转手柄可以带动阀轴和蝶板旋转，从而控制阀门的开启和关闭。手柄操作使得阀门的操作变得简单快捷，无需复杂的工具或设备。
蝶板与阀座：蝶板作为阀门的关闭件，围绕阀轴旋转。阀座则与蝶板配合，形成密封面。当蝶板旋转至与阀座紧密贴合时，阀门关闭;当蝶板旋转至与阀座分离时，阀门开启。
二、工作原理
法兰式手柄蝶阀的工作原理相对简单。当手柄处于关闭位置时，蝶板完全遮盖了阀体内的通道，阻止了介质的流动。当需要开启阀门时，通过旋转手柄，蝶板会逐渐移开，从而形成一个较大的通道，使介质可以顺畅地通过。根据需要，可以通过调整手柄的位置来控制流量大小。
三、应用特点
适用范围广：法兰式手柄蝶阀适用于水、空气、油品及弱腐蚀性流体等多种介质，广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业、城建等领域。
启闭迅速：手柄操作使得阀门的开启和关闭变得迅速，且省力。同时，蝶阀的流体阻力小，可以经常操作而不影响阀门的性能。
密封性能好：采用软密封或硬密封结构，确保了阀门在关闭状态下的密封性能。软密封蝶阀通常使用橡胶等弹性材料作为密封圈，具有良好的密封性和耐磨性;硬密封蝶阀则采用金属等硬质材料作为密封面，适用于高温、高压等恶劣工况。
四、选型注意事项
在选购法兰式手柄蝶阀时，应注意以下几点：
工作压力和温度：根据实际应用场合的工作压力和温度范围来选择合适的阀门型号和材质。
流体介质：考虑流体介质的性质(如腐蚀性、粘度等)，以选择合适的阀门材质和密封方式。
阀门尺寸：根据管道系统的尺寸和流量要求来选择合适的阀门口径和尺寸。
操作方式：虽然本题特指手柄操作方式，但在实际应用中还需考虑是否需要电动、气动等其他操作方式。
生产厂家：选择有良好信誉和售后服务的阀门生产厂家，确保产品质量和售后服务。
